PLC / SMART PLC CPU
CPU SR30
Артикул: UN 288-1SR30-0AA0
аналог Siemens S7-200 SMART — SIMATIC S7-200 SMART
11,441 ₽
UN 200 SMART PLC — это небольшой ПЛК с высокой производительностью, высокой интеграцией и очень привлекательной ценой, независимо разработанный Evian Automation.
Для ПЛК UN SMART имеются в наличии различные типы модулей ЦП с общим числом входов/выходов до 60. Он имеет богатые функции связи и управления перемещением, а так же мощный набор инструкций, достаточных для решения задач по автоматизации или управлению технологическими процессами с небольшими и/или средними потребностями в оборудовании .
| модель | CPU SR30 |
| порядковый номер | UN 288-1SR30-0AA0 |
| Размеры Ш x В x Г (мм) | 110×100×81 |
| Электропитание (24 В пост. тока) | 300 мА макс. |
| Потребляемый ток на цифровом входе (24 В постоянного тока) | 4 мА на каждый используемый вход |
| Характеристики процессора | |
| пользовательская память | 24 КБ программной памяти/12 КБ данных до 10 КБ сохраняемой памяти |
| Встроенный цифровой ввод/вывод | 18 точек ввода/12 точек вывода |
| расширение модуля | До 6 модулей расширения |
| Расширение сигнальной платы | До 1 сигнальной платы |
| высокоскоростной счетчик | всего 6 |
| Однофазный: 6 каналов 200 кГц | |
| Фаза AB: 4 канала 100 кГц | |
| коммуникация | |
| количество портов | Ethernet: 1 |
| Последовательный порт: 1 (RS485) | |
| Порт расширения: дополнительная плата 485 BD | |
| оборудование для программирования | Последовательный порт: 1 соединение, порт Ethernet: 1 соединение |
| ЦП (PUT/GET) | Ethernet: общее количество клиентских, серверных подключений 6 |
| входная мощность | |
| Диапазон напряжения | 85 ~ 264 В переменного тока |
| Выходная мощность | |
| Диапазон напряжения | 20,4 ~ 28,8 В постоянного тока |
| Номинальный выходной ток (макс.) | 300 мА |
| цифровой вход | |
| Введите количество баллов | 18 |
| тип | сток/источник |
| Номинальное напряжение | Нормальная точка цифрового входа: 24 В пост. тока при 4 мА, номинальная Высокоскоростная точка цифрового входа: 24 В пост. тока при 6,5 мА, номинальная |
| допустимое длительное напряжение | 30 В пост. тока макс. |
| Сигнал логической 1 (минимум) | I0.0-I0.3, I0.6-I1.1: 15 В постоянного тока при 3,7 мА Другие: 15 В постоянного тока при 2,5 мА |
| Сигнал логического 0 (максимум) | 5 В постоянного тока при 1 мА |
| время фильтра | Индивидуально выбирается для каждого канала (точки от I0.0 до I1.5): 0,2, 0,4, 0,8, 1,6, 3,2, 6,4 и 12,8 мкс 0,2, 0,4, 0,8, 1,6, 3,2, 6,4 и 12,8 мс на канал выбирается индивидуально Выбор (I1.6 и выше точки): 0, 6,4, 12,8 мс |
| Цифровой выход | |
| выходные точки | 12 |
| тип | реле, сухой контакт |
| Диапазон напряжения | от 5 до 30 В постоянного тока или от 5 до 250 В переменного тока |
| номинальный ток на точку (макс. | 2,0 А |
| Аналоговый вход и выход | - |

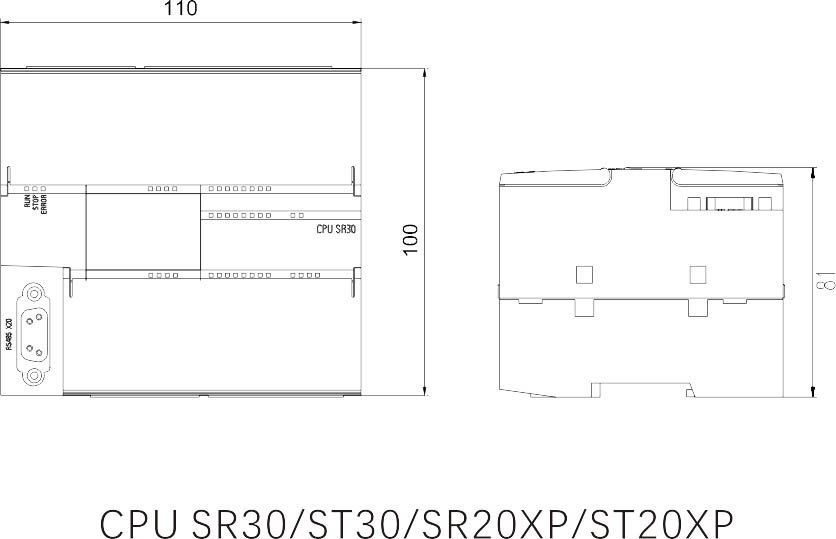

Габариты, мм
