PLC / 200 Series
IM261 MODBUS-RTU Interface Module
Артикул: UN 261-0AA22-0XA0
аналог Siemens S7-200 — SIMATIC S7-200
- Модуль связи 200-ой серии
- 1 RS485 порт
- IM261 - ведомый (slave) интерфейсный модуль MODBUS-RTU, может быть сетевым и распределенным приложением ввода-вывода с ведущей системой MODBUS
- Поддержка MODBUS master system ( UN314, Siemens PLC, Scheider PLC, HMI)
- Скорость передачи данных RS 485 от 9,6 кбит/с до 12 Мбит/с, настраивается автоматически
- Поддержка до 99 одновременных соединений типа slave
- Корректно отрабатывает оптоэлектронную изоляцию и защиту от перегрузки по току на конце RS 485
- Функции конфигурации/диагностики
Voltage range | 20.4-28.8V DC |

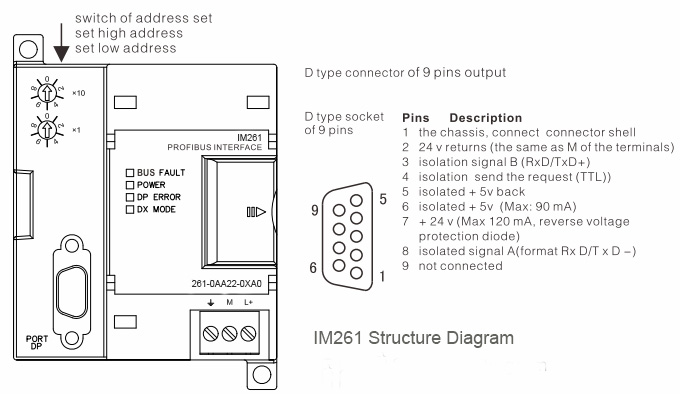

Interface | 1 RS485 port |
Connecting protocol | PROFIBUS-RTU |
| Station address setting | 0 to 99（by knob switch） |
| Max. stations per period | 32 |
Max. stations per net | 126，Max. 99 EM261 stations |
| Baud rate | 2400、4800、9600、19200、38400、57600、115200 bit/s |
| UN 200 modules No. | 7 |
Cable length | |
< 93.75Kbps | 1200 meters |
187.5Kbps | 1000 meters |
500Kbps | 400 meters |
1-1.5Mbps | 200 meters |
3-12Mbps | 100 meters |
Dimension | 71*80*62 |
